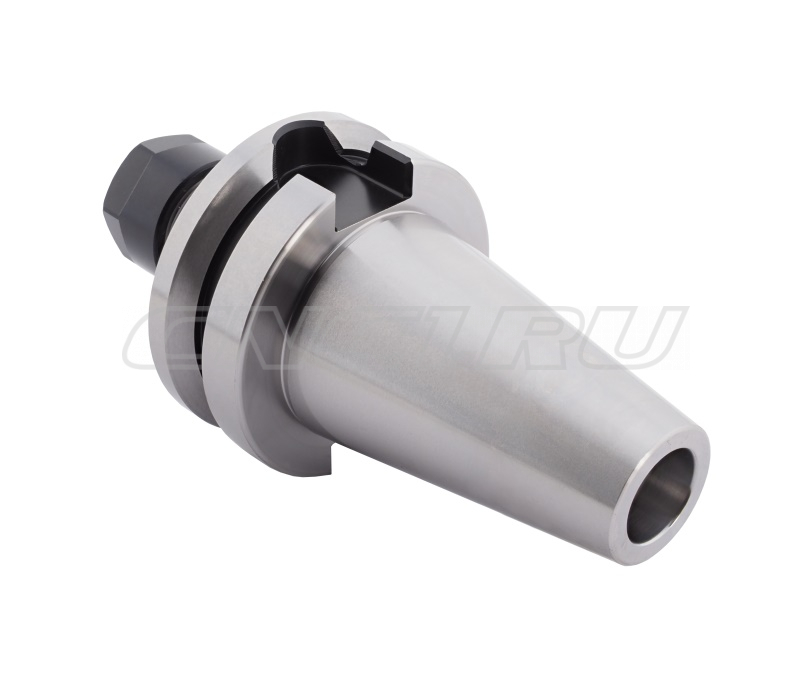

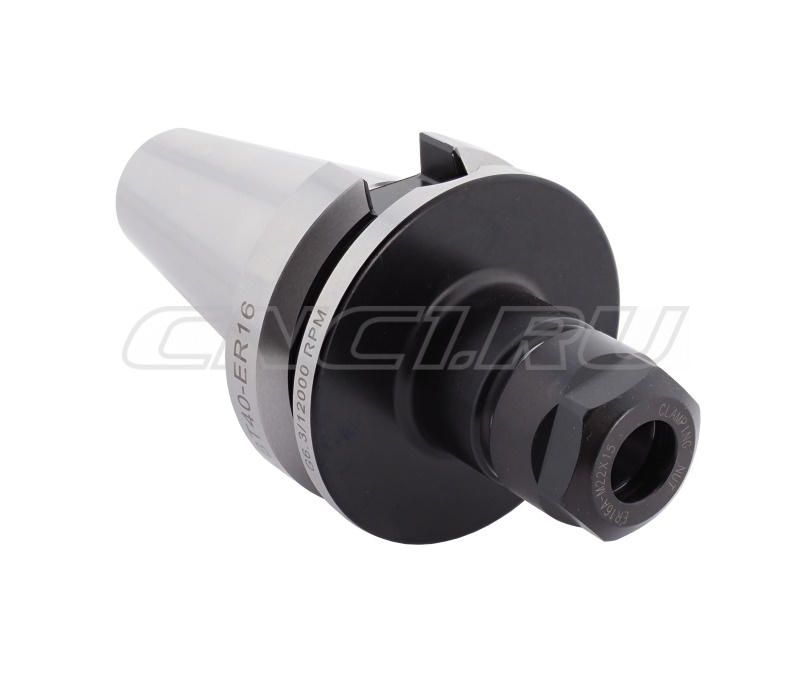

BT40-ER16-100 Патрон цанговый

• Фрезерный патрон BT40-ER16-100 (MAS 403, JIS B 6339) обеспечивает надежную фиксацию режущего инструмента с цилиндрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах.
• Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER16 (DIN 6499) и гайки типа A.
• В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 1 до 10 мм. Крепление оправки в шпинделе производится при помощи штреверного болта M16, который не входит в комплект поставки и приобретается дополнительно.
• Тип подачи СОЖ: АD (через центральное отверстие).
• Вылет патрона от шпинделя станка составляет 100 мм.

• Торговая марка Zegyo
• Тип хвостовика BT40
• Размер цанги ER16

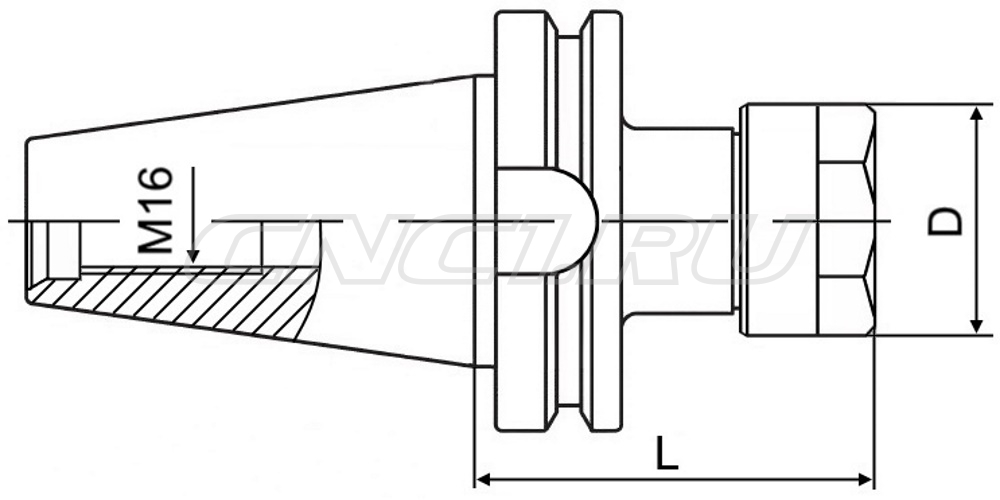

• Диаметр хвостовика рабочего инструмента d, мм 1-10
• D, мм 28
• L, мм 100
