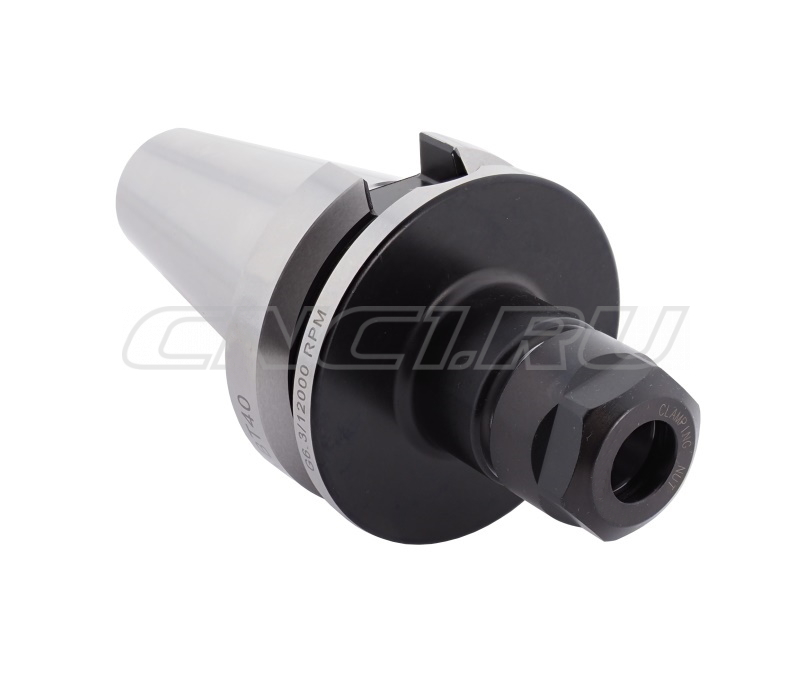

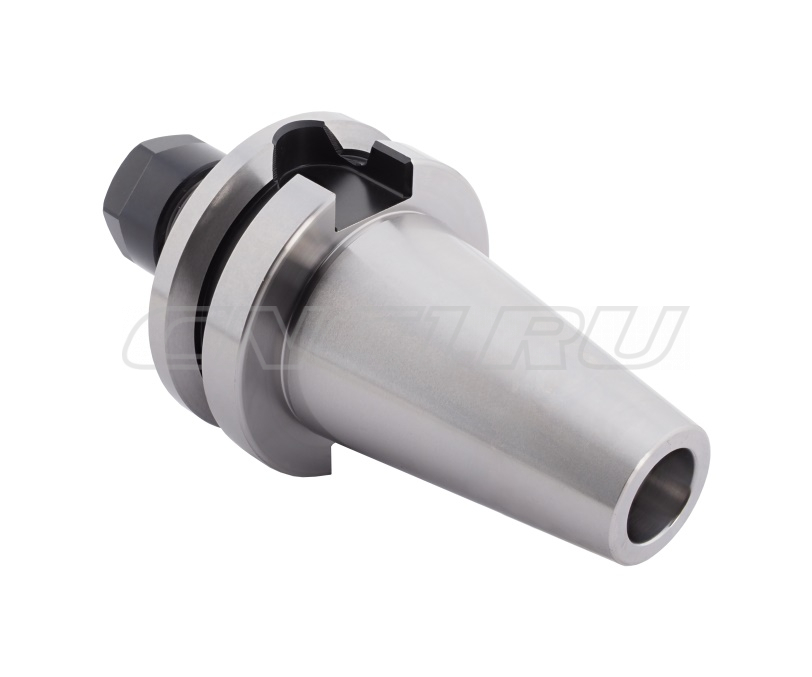

BT40-ER20-100 Патрон цанговый

    • Фрезерный патрон BT40-ER20-100 (MAS 403, JIS B 6339) обеспечивает надежную фиксацию режущего инструмента с цилиндрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах.
    • Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа A.
    • В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 1 до 13 мм.
    • Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно.
    • Тип подачи СОЖ: АD (через центральное отверстие).
    • Вылет патрона от шпинделя станка составляет 100 мм.



    • Торговая марка Zegyo
    • Тип хвостовика BT40
    • Размер цанги ER20
    • Диаметр хвостовика рабочего инструмента d, мм 1-13

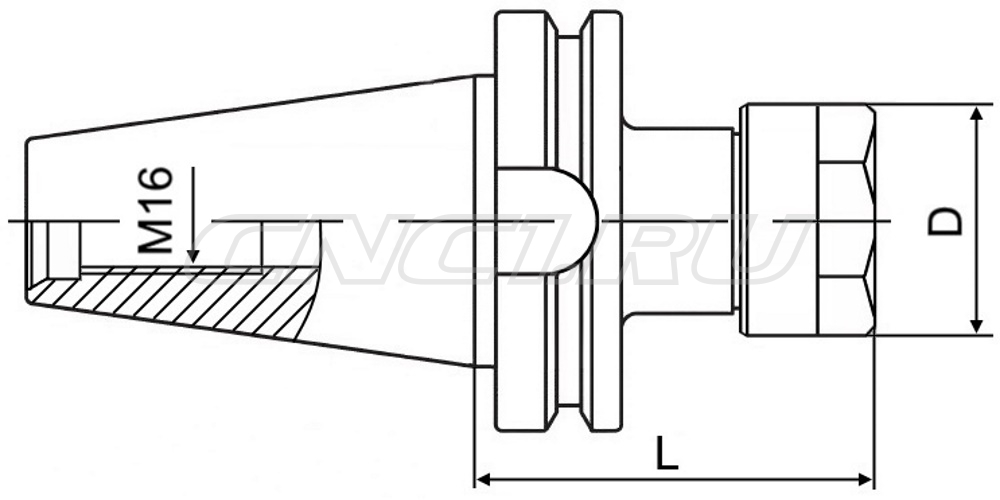

    • D, мм 34
    • L, мм 00

Детали

Тип хвост патр

Размер цанги

197.10 BYN

-
+
В наличии
