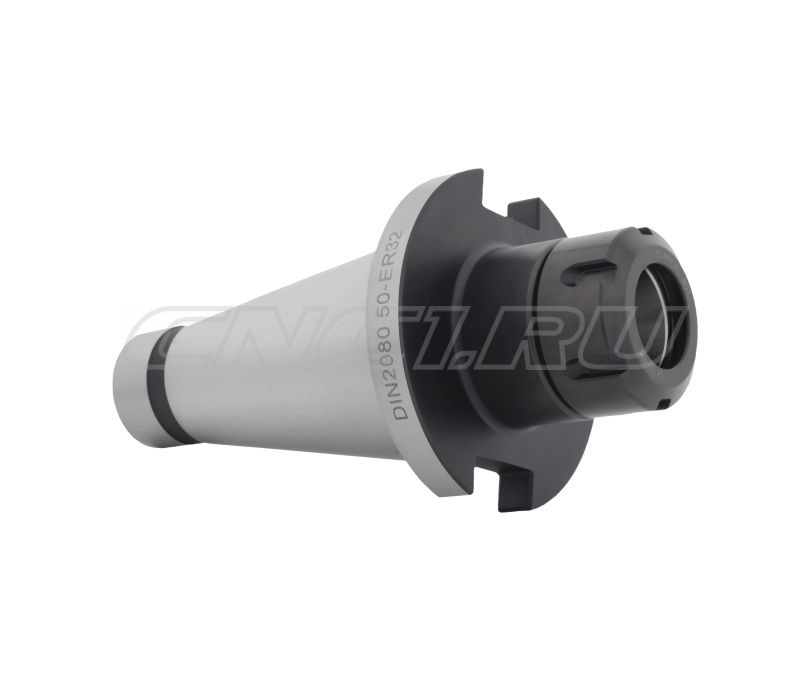

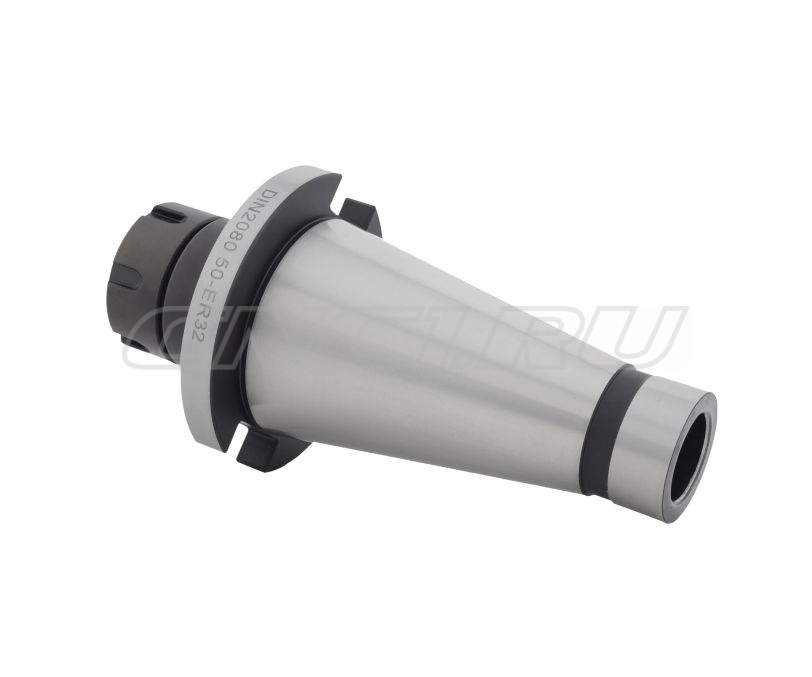

Патрон цанговый NT50-ER32-080

Фрезерный патрон NT50-ER32-080 (DIN 2080, ISO 7388/1) обеспечивает надежную фиксацию осевого режущего инструмента в шпинделе станка. Применяется в универсальных станках фрезерной и сверлильной группы с ручной сменой инструмента. Вылет патрона от шпинделя составляет 80 мм. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER32 (DIN 6499) и гайки типа UM. В зависимости от размера отверстстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 2 до 20 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M24, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие).

Характеристики

• Тип хвостовика NT50
• Размер цанги ER32
• Диаметр хвостовика инструмента, мм 2-20
• Длина вылета, мм 80

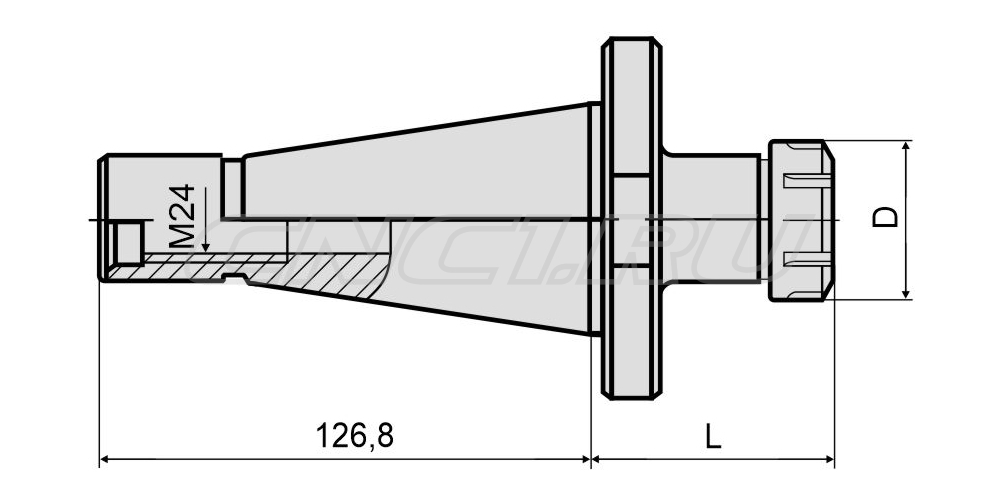

• D, мм 50
• L, мм 80
